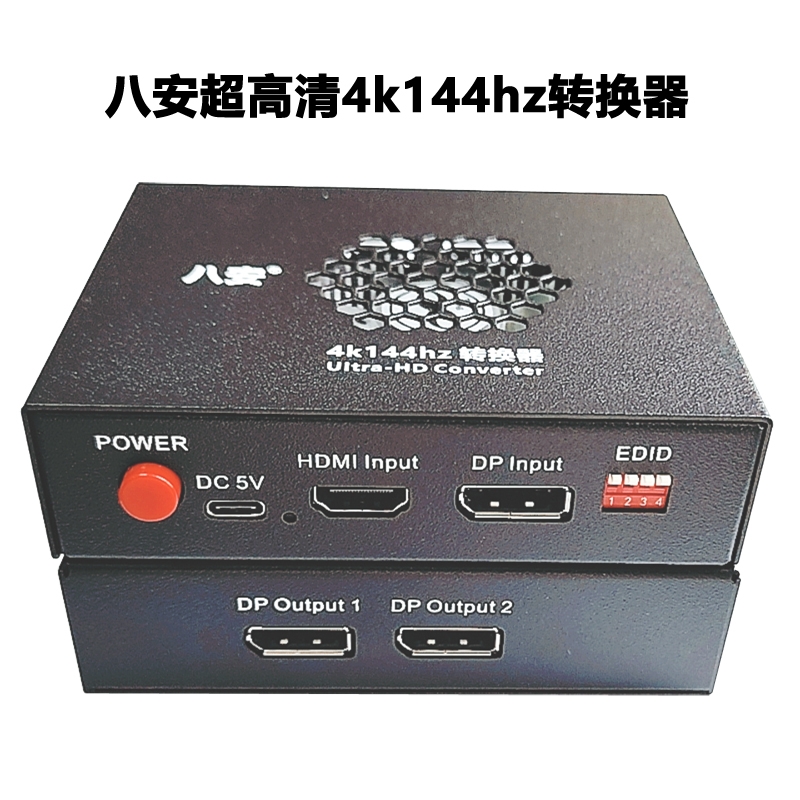

八安隔离器超高清4k144hz转换器/锁屏器/显示器模拟器
一、规格参数
1，支持显卡DDC/CI协议，支持HDCP1.4/2.2，支持AMD FreeSync（G-Sync兼容）；产品内置EDID，每个产品享有唯一机器码；插电即用，不需注入不需调试，百分百做到前后信号隔离。
2，Type-C直流5V供电，配备超静音散热风扇。
3，支持1路DP1.4或1路HDMI2.0标准接口输入；支持1路DP1.4可变输出+1路DP1.1固定输出。
（1）DP Output 1输出口：主输出口，可变输出，DP1.4规格
3840×216@144Hz/120 Hz/100 Hz/60 Hz
2560×1440@240Hz/200 Hz//180 Hz/165 Hz/144 Hz/120 Hz/60 Hz
1920×1080@480Hz/420Hz/400Hz/360 Hz/240Hz/120 Hz/60 Hz
3440×1440@240Hz/165Hz/120 Hz/ 60 Hz
（2）DP Output 2输出口：副输出口，固定不变，DP1.1规格
1920×1080@60Hz（复制模式）
4，产品尺寸112*88*30 mm；重量：1.0 Kg。
5，默认发货配件：隔离器1台，USB转Type-C电源线1根，合格证/保修卡1张；（不配备DP或HDMI等线材，需自备）。
二、产品使用方法
1、根据显示器的原生分辨率，将隔离器输出的分辨率与EDID拨码做匹配。EDID对应分辨率的说明表（拨码在上为1，在下为0）
| 拨码1 | 拨码2 | 拨码3 | 拨码4 | 分辨率 | 刷新率_色深 |
| 1 | 1 | 1 | 1 | 1920*1080 | 300hz_RGB666 |
| 1 | 1 | 1 | 0 | 1920*1080 | 360hz_RGB666 |
| 1 | 1 | 0 | 1 | 1920*1080 | 400hz_RGB666 |
| 1 | 1 | 0 | 0 | 1920*1080 | 420hz_RGB666 |
| 0 | 1 | 1 | 1 | 1920*1080 | 480hz_RGB666 |
| 0 | 1 | 1 | 0 | 2560*1440 | 180hz_RGB666 |
| 0 | 1 | 0 | 1 | 2560*1440 | 200hz_RGB666 |
| 0 | 1 | 0 | 0 | 2560*1440 | 240hz_RGB666 |
| 1 | 0 | 1 | 1 | 3840*2160 | 100hz_RGB666 |
| 1 | 0 | 1 | 0 | 3840*2160 | 120hz_RGB666 |
| 1 | 0 | 0 | 1 | 1920*1080 | 240hz_RGB888 |
| 1 | 0 | 0 | 0 | 1920*1080 | 480hz_RGB888 |
| 0 | 0 | 1 | 1 | 2560*1440 | 144hz_RGB888 |
| 0 | 0 | 1 | 0 | 2560*1440 | 240hz_RGB888 |
| 0 | 0 | 0 | 1 | 3840*2160 | 144hz_RGB888 |
| 0 | 0 | 0 | 0 | 3440*1440 | 240hz_RGB888 |
注意：改变新码值后，需要断电重启一次转换器才生效。
三、产品接线参考图

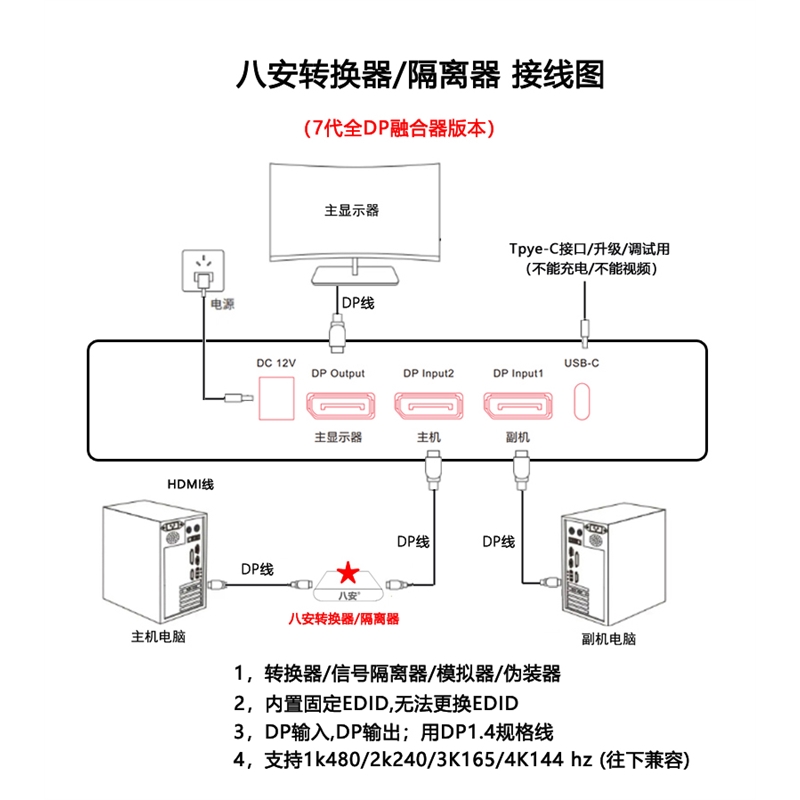

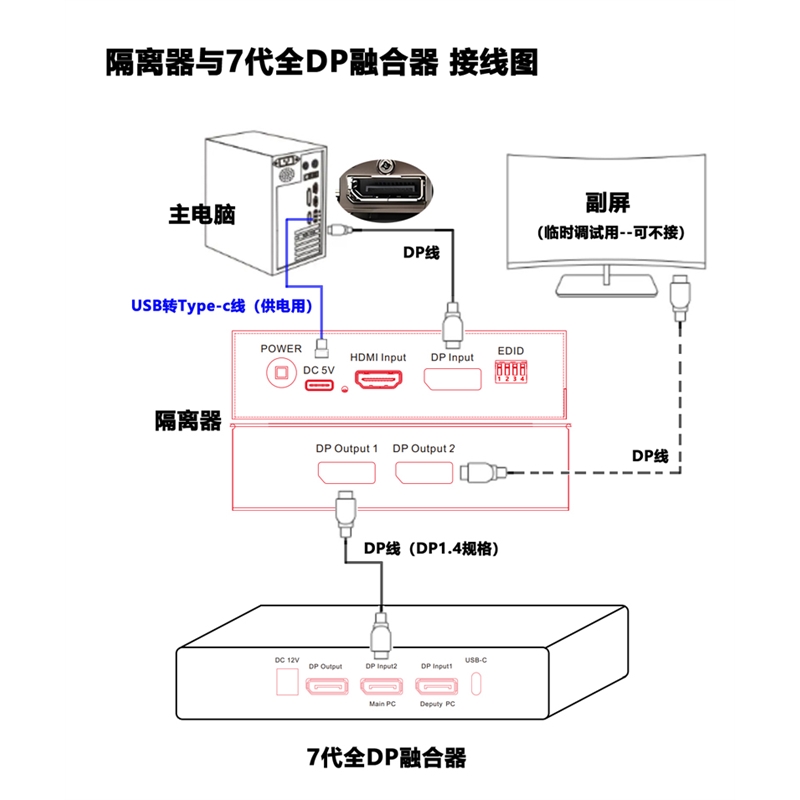

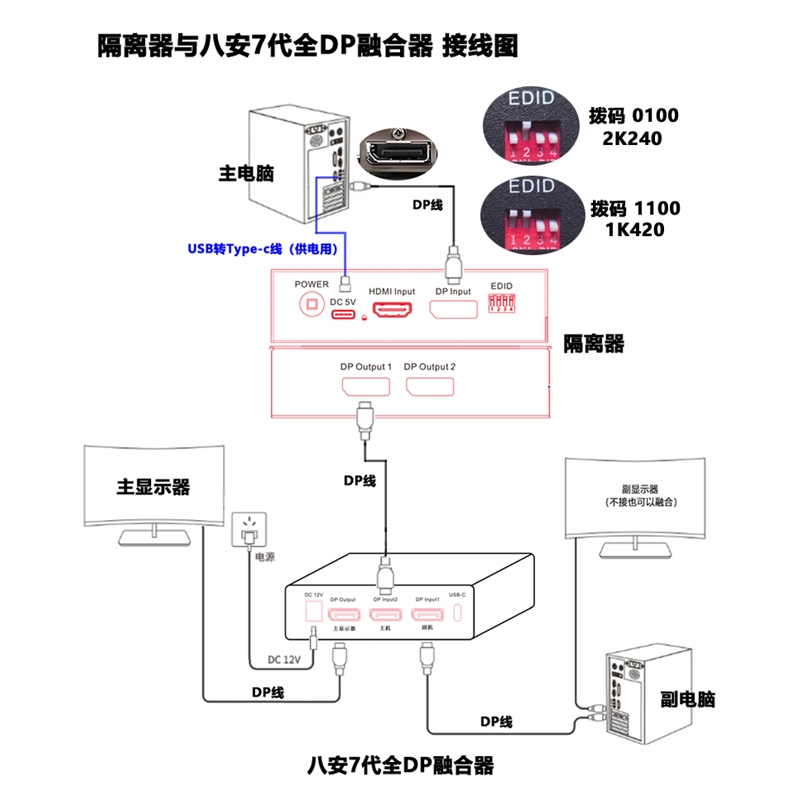

1，隔离器与八安7代全DP融合器的接线：

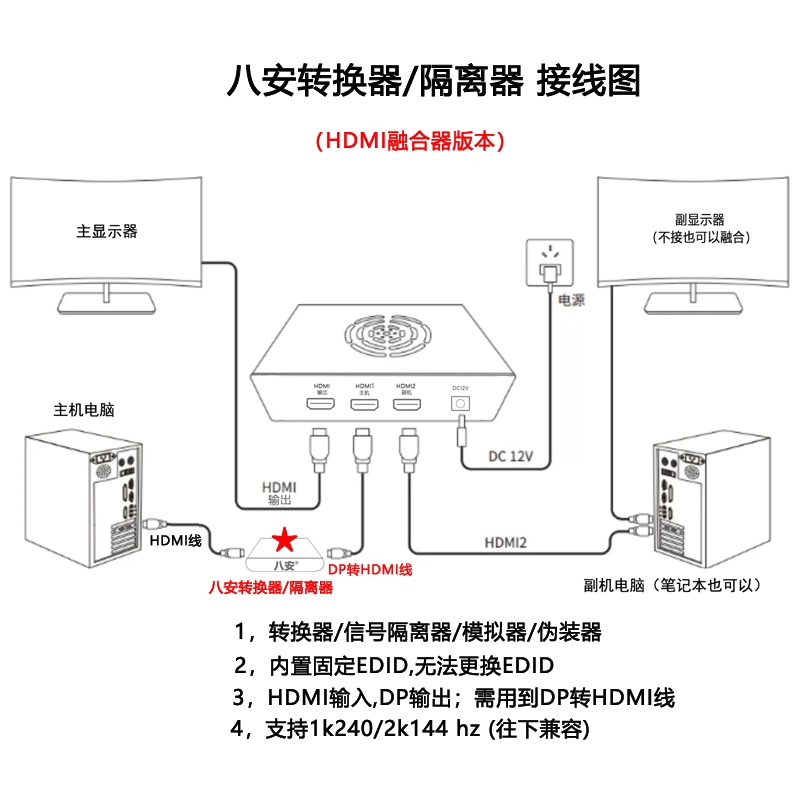

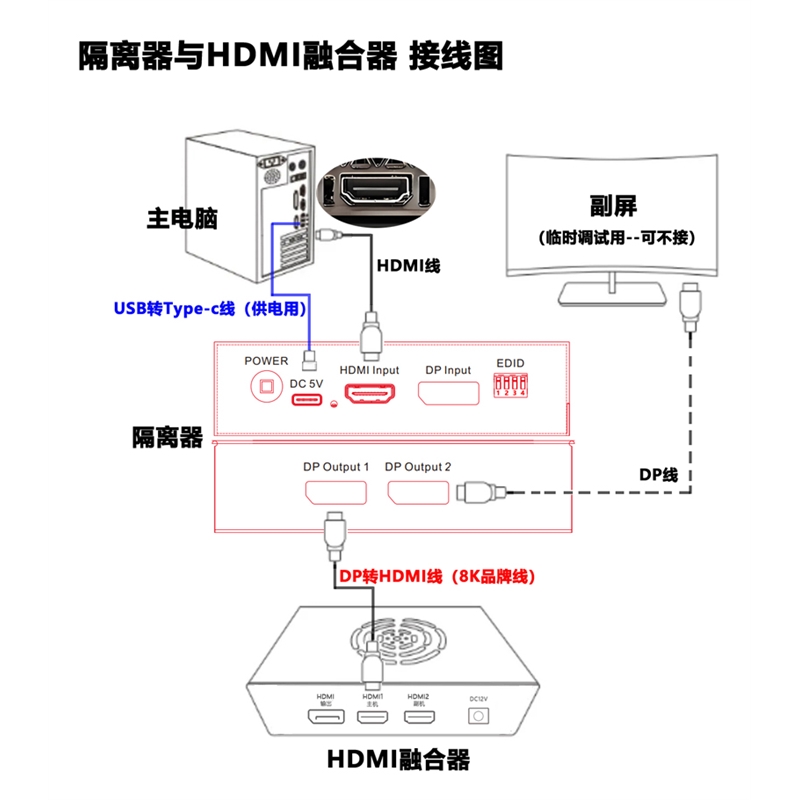

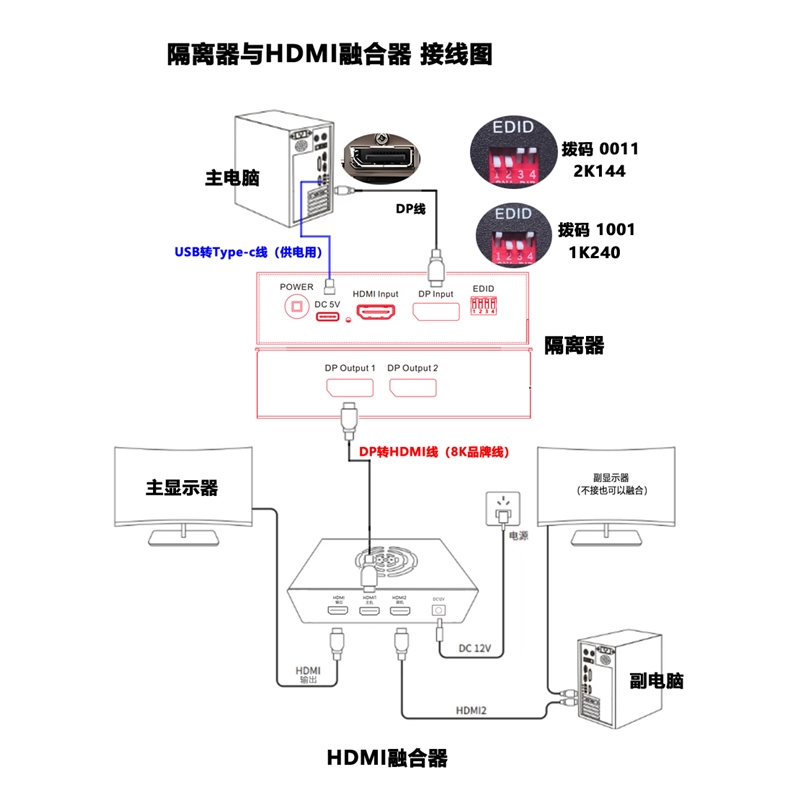

2，隔离器与八安6代HDMI融合器的接线：
特别注意：由于隔离器输出是DP口，而6代融合器是HDMI口，所以需要自备一根DP转HDMI转换线，这根线要用8K带宽的，如用普通转换线可能会没信号不兼容。（推荐用魔兽品牌4K60 DP转HDMI线）
