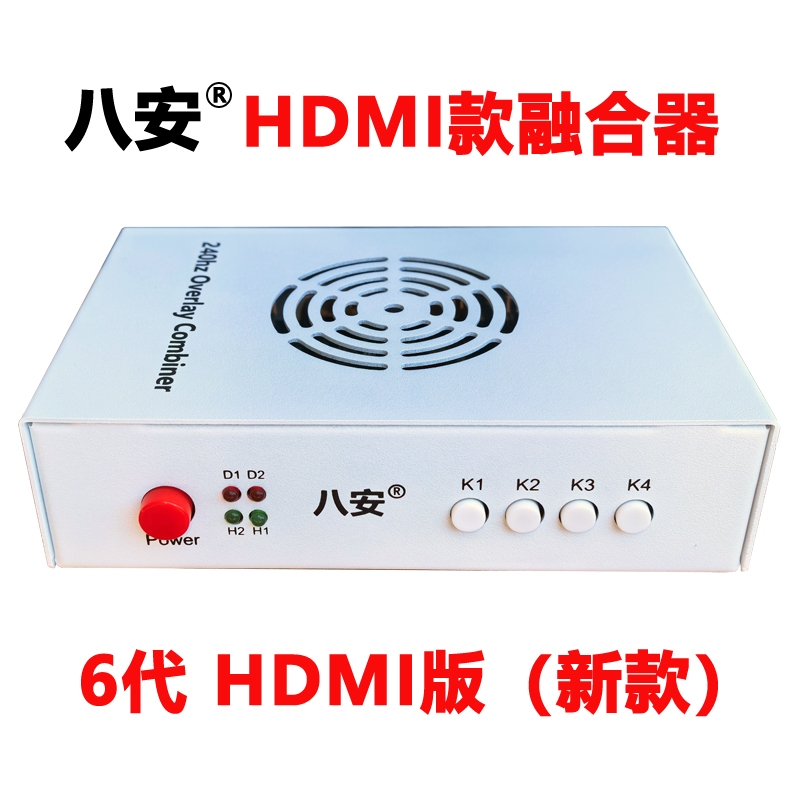

八安6代融合器说明书（HDMI自适应款）

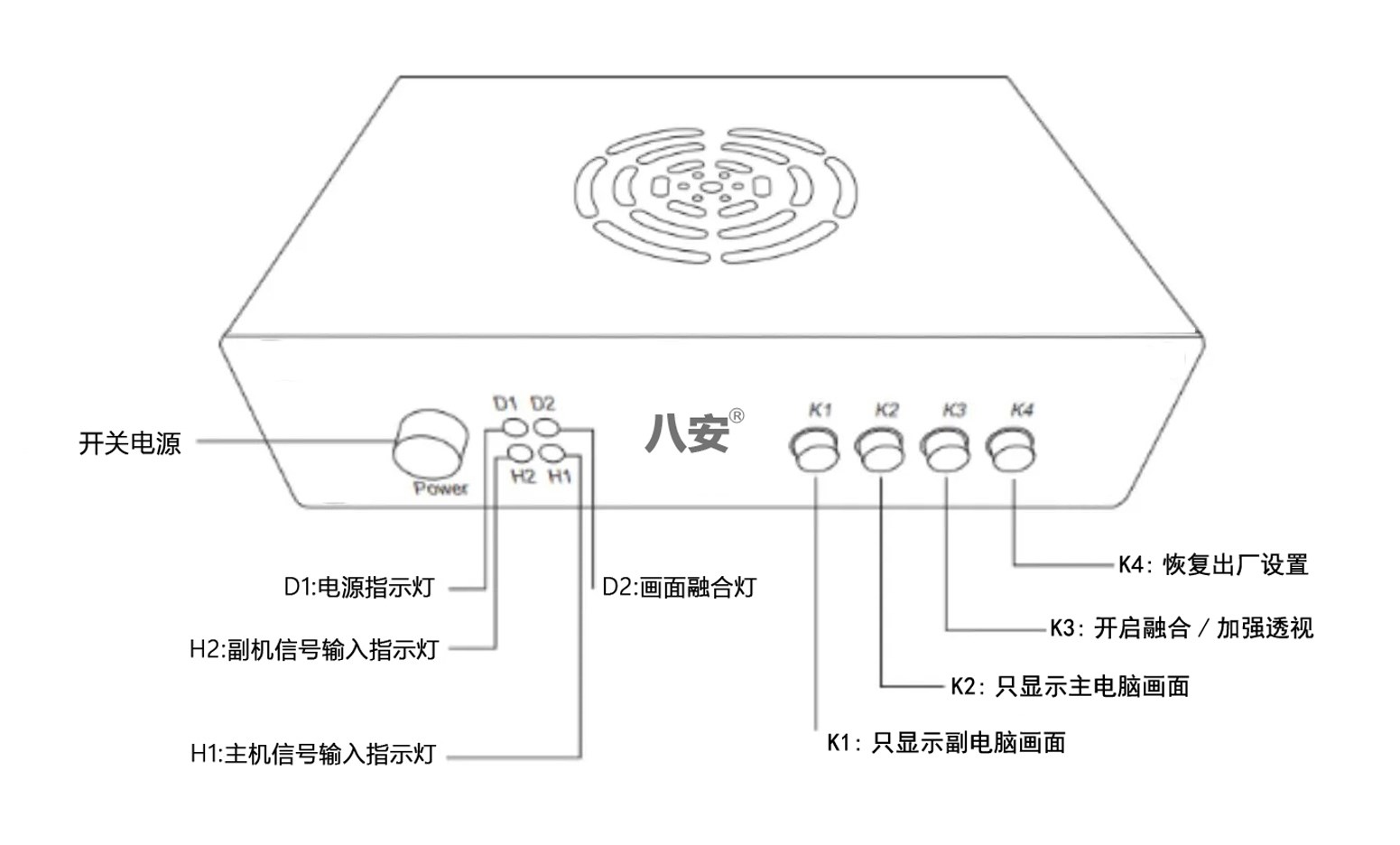

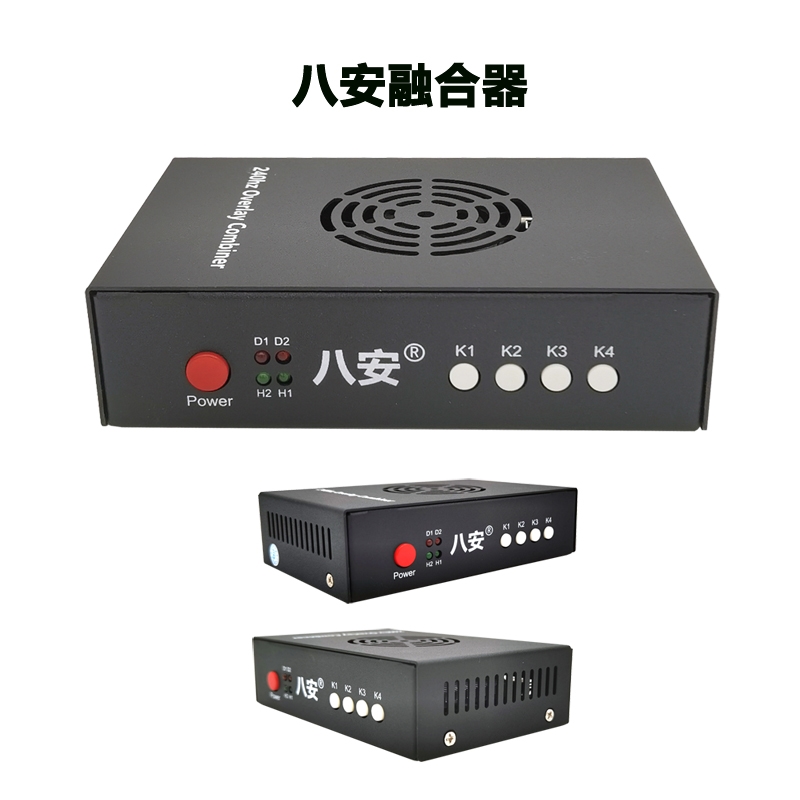

一、融合器指示灯/按键功能：

【D1】灯：电源灯（通电会长亮）

【D2】灯：融合功能开/关指示灯

【H1】灯：HDMI1主机输入信号灯

【H2】灯：HDMI2副机输入信号灯

【Power】键：电源开关

【K1】键：只显示副机电脑画面

【K2】键：只显示主机电脑画面

【K3】键：开启融合键（连续切换K3，可增加透视强度）

【K4】键：恢复出厂模式

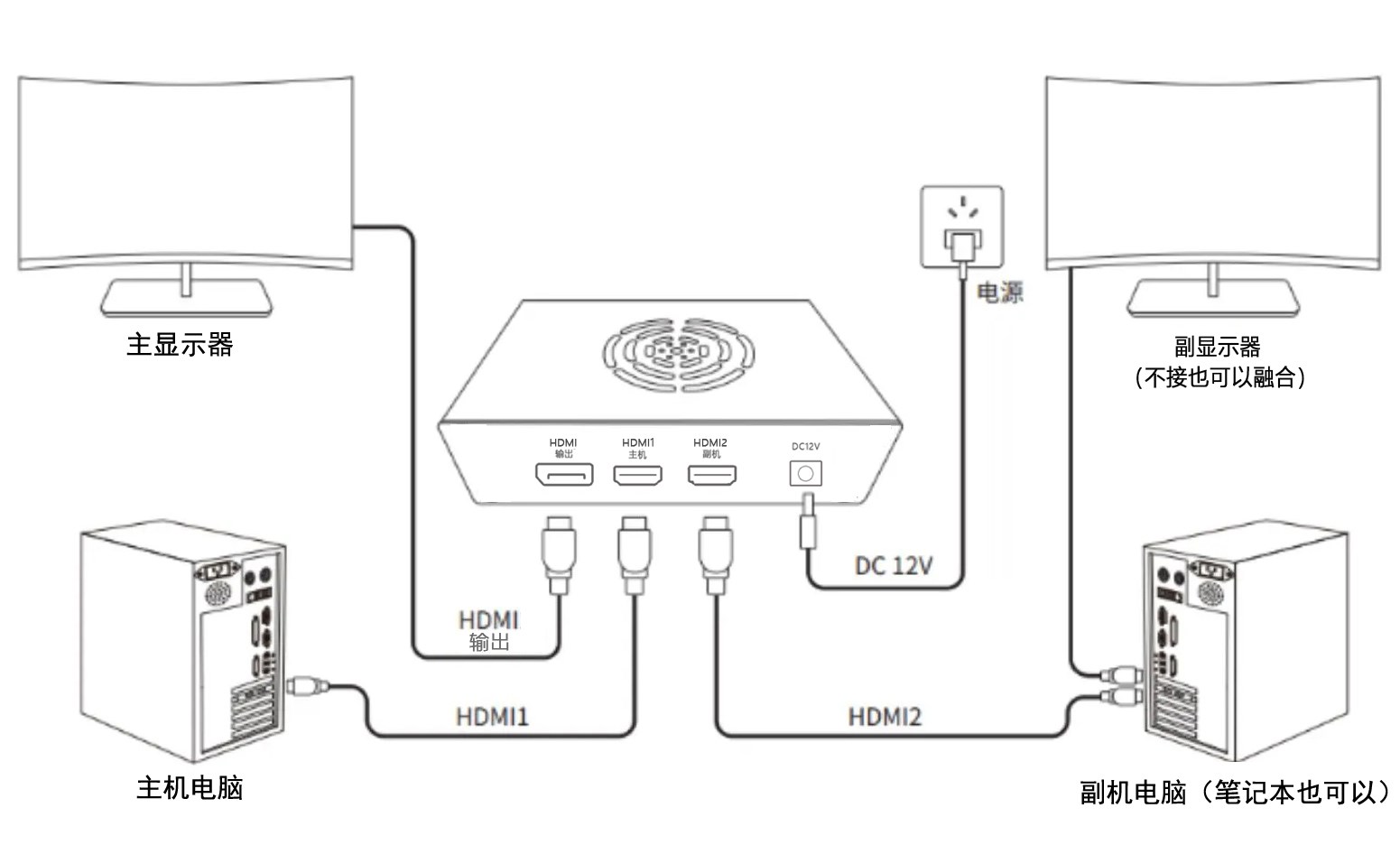

二、融合器连接图示：

【HDMI1主机】：连接主机电脑显卡的HDMI接口

【HDMI2副机】：连接副机电脑显卡的HDMI接口

【HDMI输出】：连接主显器的HDMI接口

【DC12V】：电源线供电（默认12V1A）

【重要说明/遇到问题的对策】：

一，接好线了，但H1或H2灯不亮，主显示器也不亮。对策：

（1）首先要确认3根线有没有插对，线序不能插反了。

（2）H1灯对应主电脑显卡信号，融合器接收到信号则亮，否则不亮。

H2灯对应副电脑显卡信号，融合器接收到信号则亮，否则不亮。

H1或H2不亮的原因可能有：

①  显卡本身没输出，对策：直接接到显示器上确认；

②  HDMI线插头没插好，对策：重新插拨HDMI线；

③  HDMI线坏，对策：更新HDMI线，或互换HDMI线验证；

二，H1/H2灯全亮了，主显示器不亮，对策：

（1）融合器输出接显示器的线，重插拨几次，确保接触好。

（2）显示器本身的输入源，选择对。（DP,HDMI1,HDMI2，有些屏要手动切换输入信号源）

（3）主机显卡HDMI线，先接显示器，把刷新率调到最低60hz先，再接回融合器。

（4）融合器最新版本（25号后）增加了3个特别功能：

①长按K1键4秒：选择27寸2K144 AOC显示器EDID（出厂时已预先注入的EDID）。

②长按K2键4秒：自适应当前所接显示器的EDID，即EDID透传自适应功能。

③长按K3键4秒：在两种视频编码格式之间切换，以适应当前显示器的格式。RGB/Ycbcr420，Ycbcr444/Ycbcr422

说明：长按时待绿灯闪了即松开，然后融合器重启一次生效。

三、针对有些品牌的2K显示器，出现只能上到2K120hz，上不了2K144hz，或2K144HZ模糊/花屏/黑屏时，对策：

先用一台电脑（如副机电脑），远程上主机电脑后，才接上融合器；然后按下面方法设置主机显卡输出。如副机画面2K144时也模糊，也是用同样的方法设置副机显卡。

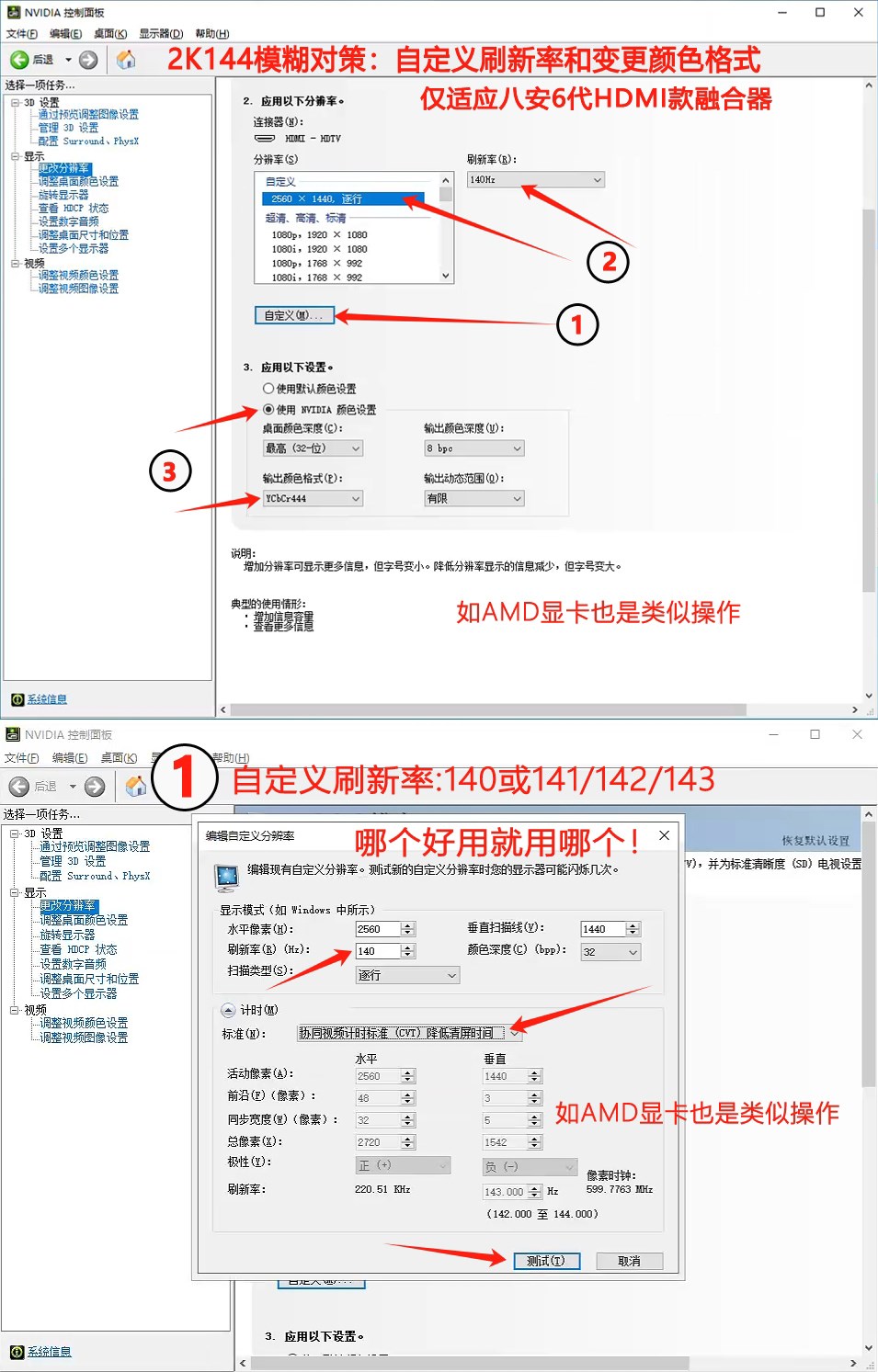

1，显卡输出刷新率自定义成2560*1440,140hz，如图①②

2，显卡输出颜色格式，选 YcbCr444，如图③。

四、主电脑或副电脑的显卡，是AMD显卡的，出现闪屏/偏色/显示不正常等等问题，对策：

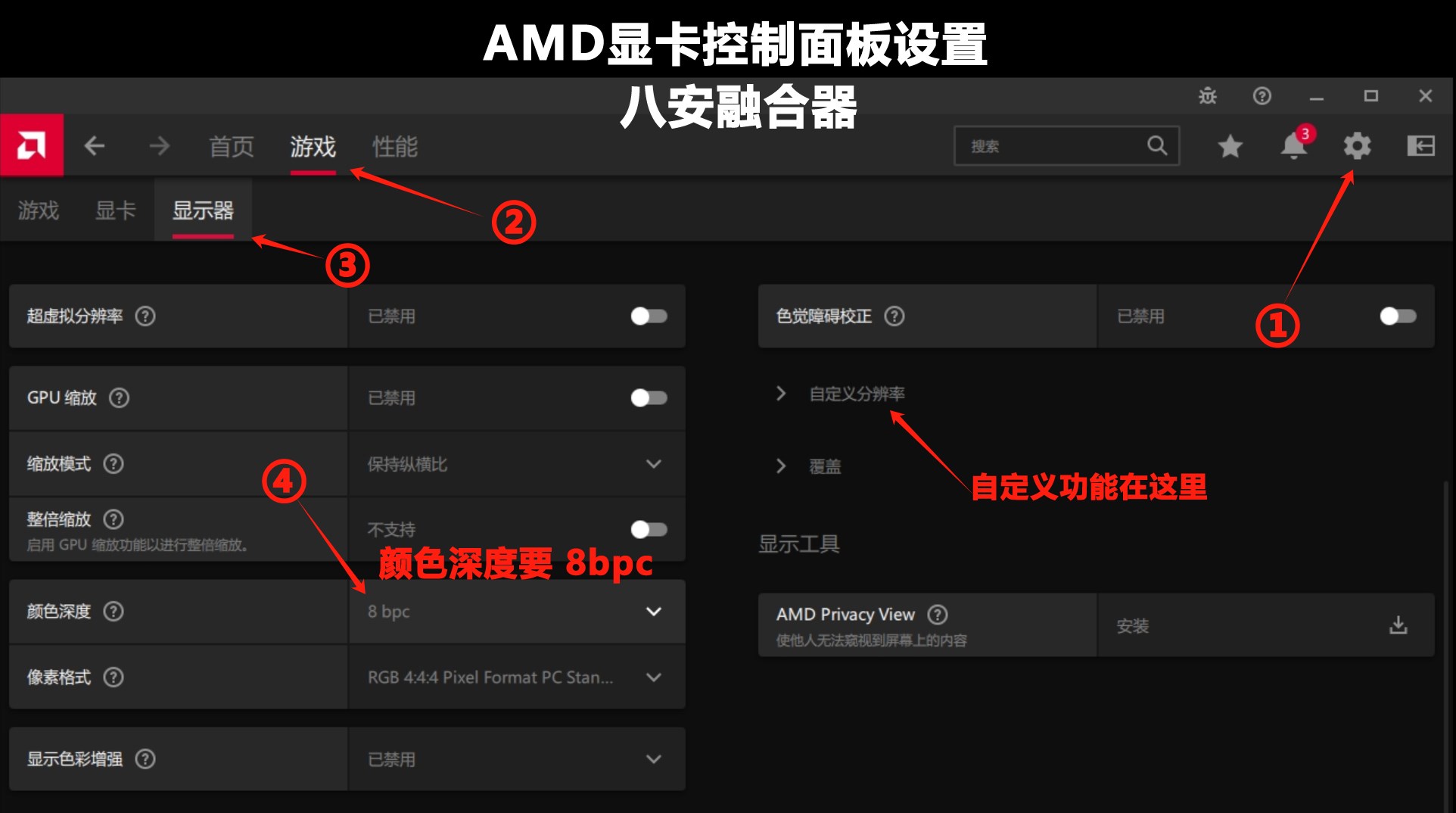

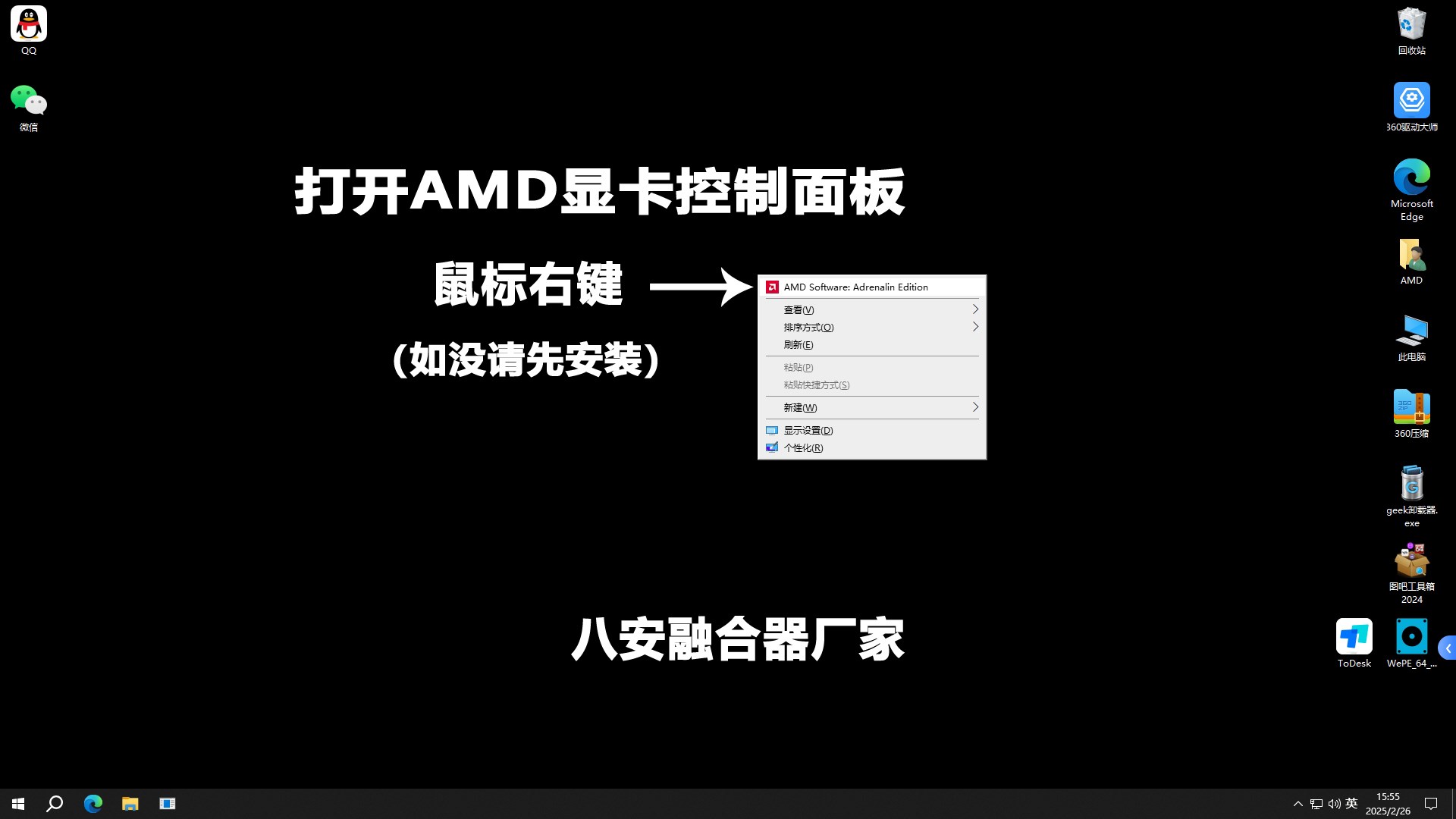

1，进AMD显卡控制面板（无论独立显卡还是集成显卡都可以装控制面板的，如没找到，请先安装好）

2，将颜色深度改成：8bpc；如2K144无法显示或发虚，自定义成2K140hz.

五，4个灯全亮了，主显示器亮，但没融合效果，对策：

（1）先确认主机/副机连接融合器的HDMI线不能插反了；

    （提醒：原显卡直连显示器的DP线或HDMI线，拨掉不接哦）

（2）切【K4】键，融合器恢复出厂，对融合器进行刷新；

（3）把副机电脑背景设为纯黑色；（鼠标右击/个性化/背景/纯色）

（4）连续切【K3】键，加大透视强度，直到透视出合适的融合效果。

六、显示器亮了，分辨率也对，但刷新率只有60HZ？对策：

（1）融合器与显卡、显示器首次连接，会自适应最佳分辨率；

（2）用户只需手动设置最合适的刷新率（最高值）即可；

（3）融合器有记忆会自动应，后续无需再调整。

七，副机电脑是笔记本行不行？副机台式能不能多接显示器？

（1）笔记本做副机是可以的。副机可多接显示器的。

（2）输出模式用扩展模式。（方法：鼠标右键/显示设置，设扩展模式，会看到1/2显示。记得要将输出给融合器的通道，设置为主显示器模式）。

（3）设置扩展模式后，把分辨率设置为与主机分辨率一致。刷新率可不同。这个时候，也可以按【K4】键，让融合器自适应。

八、融合器，H1灯要亮，即主电脑要有信号来，融合器输出才有画面。如H1不亮，H2亮，融合器是没输出的。

如不是以上问题，请及时联系商家解决。

融合器产品主要规格：

1、输入和输出接口：HDMI2.0

   HDMI款：2路HDMI输入，1路HDMI输出。

2、支持分辨率与最大刷新率：

支持自定义分辨率：800*600,1280*960,1728*1080等

    1920*1080@240Hz

    2560*1440@144Hz

    2560*1080@165Hz

    3440*1440@100Hz;

3、支持显示器EDID透传，与显卡自适应，免调试。

4、产品尺寸：130*90*35mm；毛量：1Kg/pcs；

包装纸盒尺寸：220*180*80 mm；

5、产品默认配件：

   融合器*1；电源适配器（国标/12V）*1；HDMI线（1.5米）*3

   合格证/保修卡*1；电子说明书*1
